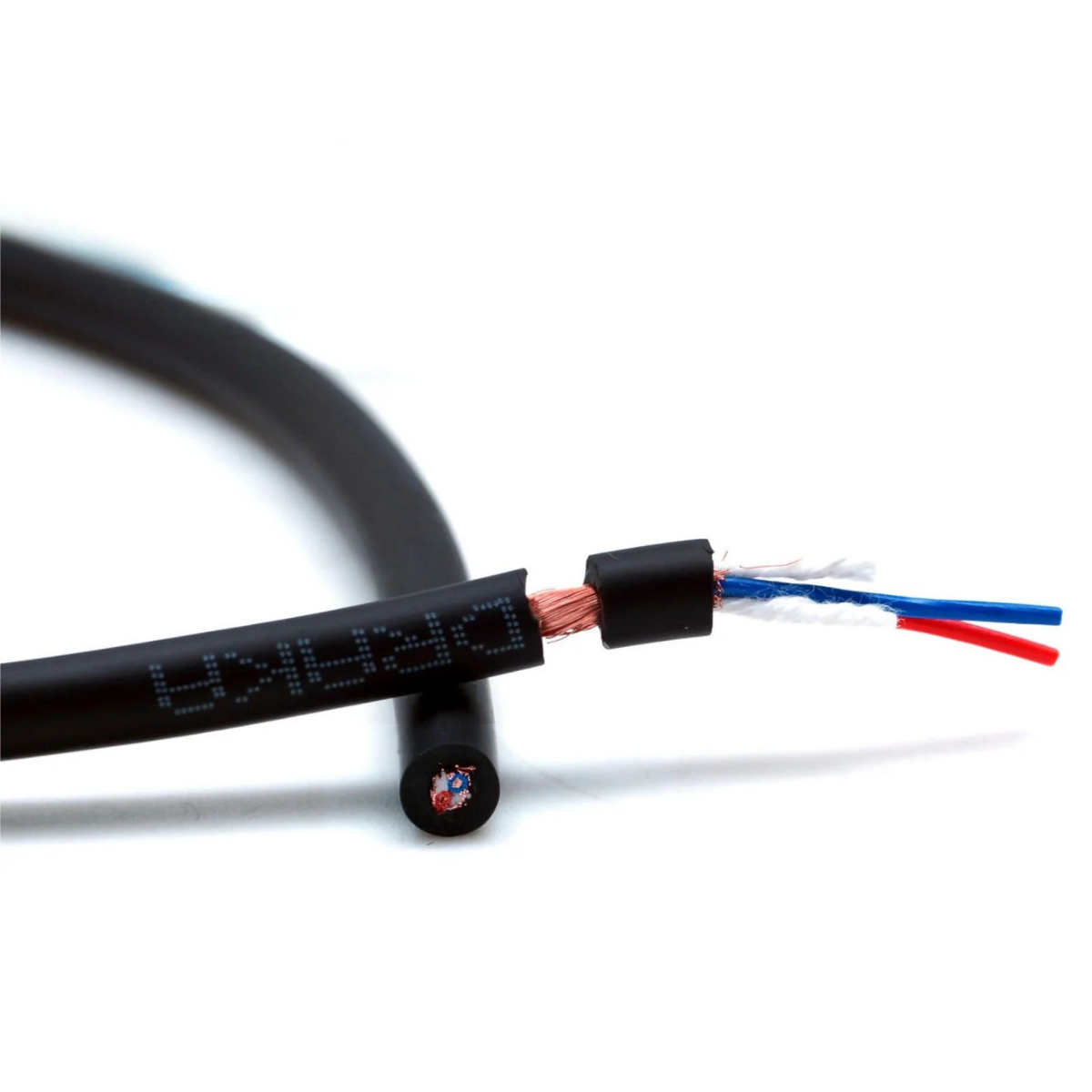

Draka Micro Quad 22 Outside AES/EBU Mikrofon Kablosu
Draka Micro Quad 22 Outside AES/EBU Mikrofon Kablosu; profesyonel yayın sistemlerinde analog ve dijital ses sinyallerinin iletiminde kullanılır.Draka Markalı Diğer Ürünlerimiz İçin : Draka
Draka Micro Quad 22 Outside AES/EBU Mikrofon Kablosu
Teknik Özellikler
| Yapı | |
| İletken | Telli bakır teller, çıplak, çap 0,60 mm |
| Yalıtım | Köpük-PE + deri tabakası, çap 1,5 mm |
| Tanımlama | beyaz, turuncu, yeşil, mavi |
| Büküm |
Dört Çekirdek, Dörtlü Büküm : Çap 3.6 mm Bir Kat Aramid İplik : Çap 3.7 mm |
| Ekran | Cu-Reuse, boş, çap 3,9 mm |
| Kılıf | DMC FLEX PUR LSZH, DMC FLEX PVC, çap 6,5 mm ± 0,2 mm siyah, RAL 9005 |
| Baskı | DRAKA COMTEQ – MICRO QUAD 22 OUTSIDE AES/EBU + meter marking + batch no |
| Mekanik özellikler | |
| Minimum bükülme yarıçapı |
Yüksüz : 4 x D (D= dış çap) Yük ile : 8 x D (D= dış çap) |
| Sıcaklık aralığı |
Operasyon Sırasında : - 30° C to + 70° C Kurulum Sırasında : - 30° C to + 50° C |
| Elektriksel özellikler | |
| Döngü direnci | ≤ 175 Ω/km |
| Yalıtım direnci | 500 V : ≥ 2000 MΩ*km |
| Karşılıklı kapasitans | 800 Hz : nom. 45 nF/km |
| Hız oranı | ca .78% |
| Test voltajı | (DC. 1 dk) çekirdek/çekirdek ve çekirdek/ekran : 1000 V |
| Karakteristik empedans | 6 MHz : 110 Ω ± 10 % |
| Teknik veriler | |
| Tip | 2x2x0.22² |
| Marka Adı | MICRO QUAD 22 OUTSİDE AES/EBU |
| Dış çap (mm) | 6,50 |
| Ağırlık (kg/km) | 54 |
| Standart teslimat uzunluğu (m) | 1000/200 |
| Brüt ağırlık | 57.5/11.3 |
| Bakır içeriği | 16 |
| Çekme kuvveti (N) | 1000 |
