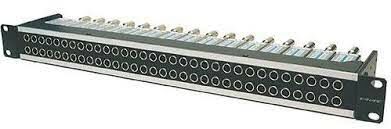

Canare 24DV 2X24 Port 1RU Digital Video Patchbay
(0) Yorum - 0 Puan
Canare 24DV 2X24 Port 1RU Digital Video Patchbay
Canare 24DV 2X24 Port 1RU Digital Video Patch Panel; "Gerçek" yayın kalitesinde HDTV dijital video sinyali yönlendirme yetenekleri sağlamak üzere tasarlanan ve üretilen Canare , 24DV 2x24 Dijital Video Patchbay'ını profesyonel arenaya tanıtıyor . Eşsiz netlik ve sinyal güvenilirliğini, sıkıştırılmamış HD-SDI 1080p video sinyallerini inanılmaz bir 3Gbps'ye kadar geçirme yeteneği ile birleştirir. Sağlam 1RU tasarımı, 48 adede kadar yama noktası sağlayan (24) DVJB-W 75 Ohm çift yüklü video jakını barındırır; bu, mevcut veya yeni yapılandırılmış matris yönlendirme sistemlerine entegre edilirken harikadır. Her bir jak, gelişmiş temas stabilitesi için çift kontaklı bir yapı sunan, bağımsız olarak geliştirilmiş bir döner anahtara sahiptir. Yüksek frekanslı sinyallerle kullanılmak üzere özel olarak tasarlanan bu jaklar, üstün sinyal izolasyonu sağlar ve dijital ses AES/EBU yama çözümü olarak da kullanılabilir.
Üstelik her bir DVJB-W jakı, üst ve alt jak arasında normalleştirilmiş bir yol sağlayan "normal geçişli" sinyal yönlendirme özelliğine sahiptir ve VPC serisi bağlantı kablolarını kullanır. Hafif alüminyum alaşımlı yapısının yanı sıra, Canarie 24DV'nin genel video sinyali özellikleri ve Geri Dönüş Kaybı ve Yalıtım özellikleri, HDTV/SDTV stüdyolarının, dijital mobil birimlerin, naklen yayın araçlarının, uplink kamyonlarının sıklıkla ihtiyaç duyduğu yüksek profilli yayın operasyonlarının yüksek taleplerini özünde karşılar. , düzenleme paketleri veya çeşitli kurumsal ve ticari video uygulamaları.
Canare 24DV 2X24 Port 1RU Digital Video Patchbay
Genel Özellikler
3G'ye Hazır HD-SDI Sinyallerini Destekler
Bu uygun maliyetli, yüksek performanslı 75 Ohm video yama yuvası, yüksek çözünürlüklü HDTV dijital video sinyallerinin geçmesine olanak tanır. Sıkıştırılmamış 3G-Ready HD-SDI dijital sinyalleri (SMPTE 424M Standardı) destekler ve dijital ses AES/EBU yama yuvası olarak da kullanılabilir.
DVJB-W 75 Ohm Çift Video Jakı
DV24'te yerleşik olarak, özel yönlendirme gereksinimleriniz için Normal Geçişli sinyal yolu teknolojisi sunan (24) DVJB-W 75 Ohm çift video jakı bulunur. BNC-BNC: Normal Geçiş, BNC-VİDEO: Bağlantı Geçişi ve BNC-Kendi Kendini Sonlandırma yetenekleri ve aşağıdaki gibi bir Geri Dönüş Kaybı içerir: 750MHz'de 26dB veya üstü, 2,4GHz'de 20dB veya üstü ve 3,0GHz'de 10dB veya üstü. Ayrıca hafif alüminyum alaşımlı yapıya ve Berilyum bakır, altın kaplamalı merkez kontaklara sahiptir.
Döner Anahtar Teknolojisi
Her video girişi, yüksek frekanslı sinyallerle kullanılmak üzere özel olarak tasarlanmıştır. Üstün sinyal izolasyonu (750MHz'de 35dB veya üzeri ve 3.0GHz'de 20dB veya üzeri) sağlayan ve geliştirilmiş temas stabilitesi için çift kontak yapısını kullanan, bağımsız olarak geliştirilmiş bir döner anahtar içerir.
Çok yönlülük
Yan raf kulakları, ünitenin ön panelini rafa 25 mm'ye kadar daha derine sokacak şekilde ayarlanabilir.
- 3G'ye Hazır HD-SDI Sinyallerini Destekler
- DVJB-W 75 Ohm Çift Video Jakı
- Döner Anahtar Teknolojisi
- Normal Geçişli Sinyal Yönlendirmesi
- VPC Serisi Bağlantı Kablolarını kullanır
Canare Markalı Diğer Ürünlerimiz İçin : Canare
Canare 24DV 2X24 Port 1RU Digital Video Patchbay
Teknik Özellikler
| Tip |
Dijital Video Patchbay'ı
|
| Yapılandırma |
2x24
|
| Sinyal |
HD-SDI (SMPTE 424M Standardı)
|
| İç direnç |
75Ohm
|
| Geri dönüş kaybı |
750MHz'de 26dB veya üzeri
2,4GHz'de 20dB veya üzeri 3,0GHz'de 10dB veya üzeri |
| İzolasyon |
1,5GHz'de 35dB veya üzeri
3,0GHz'de 20dB veya üzeri |
| Yönlendirme |
Normal Geçişli
Video Bağlantı Noktası (ön): Yama Yok - BNC Bağlantı Noktası (arka): Sinyal Döngüsü Video Bağlantı Noktası (ön): Yama Üst - BNC Bağlantı Noktası (arka): Alt Sonlandırılmış Video Bağlantı Noktası (ön): Yama Alt - BNC Bağlantı Noktası (arka) : Üst Sonlandırılmış Video Bağlantı Noktası (ön): Her İki Yama - BNC Bağlantı Noktası (arka): Sinyal Yoluyla |
| Bağlantılar |
Ön Yama (Dişi) VPC Tipi Bağlantı Kablolarını kullanır
Arka BNC (Dişi) Endüstri Standardı Erkek BNC Konnektörlerini kullanır |
| Temas etmek |
Berilyum Bakır, Altın Kaplama Merkez
|
| Yapı |
Hafif Alüminyum (video jakları)
|
| Raf Üniteleri |
1RU
|
| Boyutlar |
19 x 1,7 x 3,3" (482,6 x 44 x 85 mm)
|
